本检测设备适用于汽车电机、空调电机、洗衣机、碎纸机、伺服电机、步进电机等等铁壳定子之综合测试,采用工业控制计算机,自动检查判定试品定子之良否,测试数据实时显示、保存到本地或服务器。

设备规范:

  • 1、交流耐压测试
    • (1)测试电压范围:AC100~2800V。
    • (2)电压调节方式:软件中输入测试电压,测试时自动加载到设定值。
    • (3)电压精度:±1.0%
    • (4)容量:500VA
    • (5)泄露电流设定:0.5/1/2/5/10mA/20mA六段设定,精度:±0.5%
    • (6)加压方式:线圈与铁芯之间
    • (7)合格/不合格品判定方法:当泄露电流高于设定值时,判定为不良品,并由测试软件输出为声光报警。
  • 2、绝缘电阻测试
    • (1)测试电压:DC500V、DC1000V
    • (2)测试范围:10~500MΩ
    • (3)综合精度:±2.0%
    • (4)加压方式:线圈与铁芯之间
    • (5)合格/不合格品判定方法:当绝缘电阻低于设定下限,判定为不良品,并由测试软件输出为声光报警。
  • 3、冷态电阻测试
    • (1)测试范围: (a)0.001~9.999 (分辨率0.100uΩ) (b)1.000~99.99 (分辨率0.010mΩ) (c)100.0~999.9 (分辨率0.100mΩ)
    • (2)精度:±0.5% 自动温度补偿,可换算任意温度下的电阻值。
    • (3)测试方法:绕组与绕组之间
    • (4)合格/不合格品判定方法:由程序读取绕组测试值,与上下限基准值做比较判定,不合格时程序声光报警。

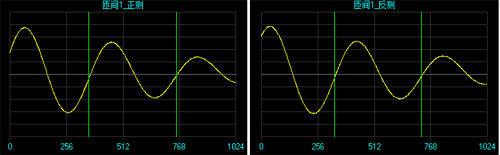

  • 4、匝间绝缘测试
    • (1)测试电压范围:100V~3800V
    • (2)电压精度:±1%
    • (3)电压调节方式:软件中输入测试电压,测试时自动加载到设定值。
    • (4)脉冲上升时间:1.2μs
    • (5)判别方式:Δs/s Δf/f判别
    • (6)加压方式:各绕组分别测试
    • (7)合格/不合格品判定方法:由程序读取匝间波形之标准值,测试波形与标准波形之比较,超过设定值程序声光报警。
  • 5、定子转向测试
    • (1)测试电压范围:250VAC/380VAC(两种方式可选择)
    • (2)电压调节方式:250VAV手动调压
    • (3)判别方式:正转、反正、或不转
    • (4)加压方式:主相与高档
    • (5)合格/不合格品判定方法:由程序读取定子转向方向,与设定方向不吻合判定为不合格品,程序声光报警。

重要特点

  • .定子全部电气性能测试项目一次性高速自动完成;
  • .各检测项目可任意开通或屏蔽,并可任意设定判定的合格标准,遇检测结果数据超标自动声光报警;
  • .环境温度自动补偿,确保测试精度;
  • .单工位/多工位可选,极高的实用性及测试效率;
  • .耐压和匝间电压调节可选择手动或自动调节方式;
  • .系统切换部分采用进口高压真空钢簧管继电器,耐压壹万伏,工作测试壹亿次;
  • .客户可以根据测试要求自动进行项目编程;
  • .可存储、编辑、调用各种型号规格定子自动检测数据标准,可远程监控测试数据。
